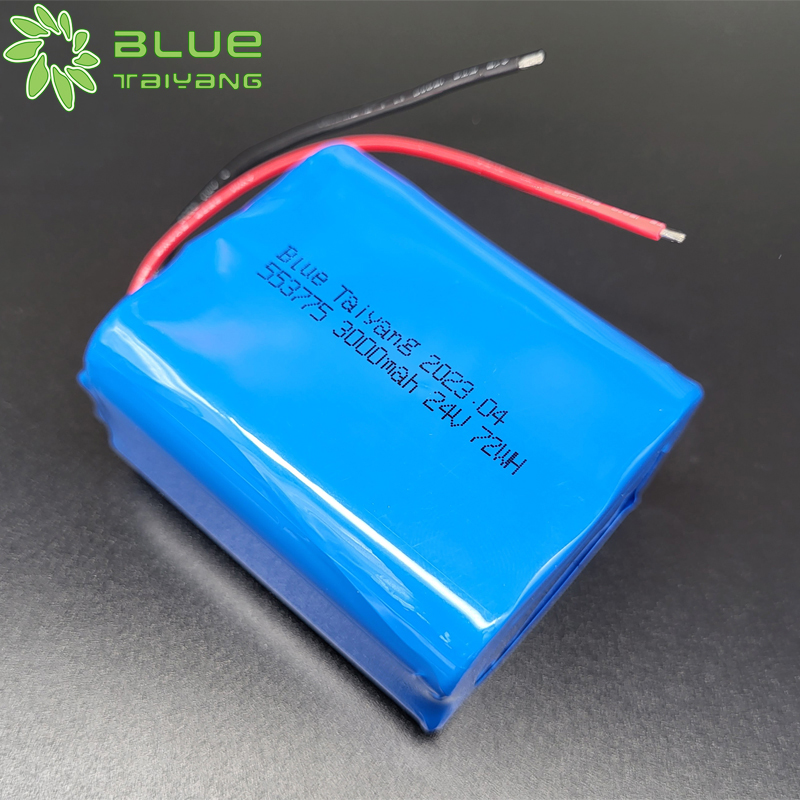

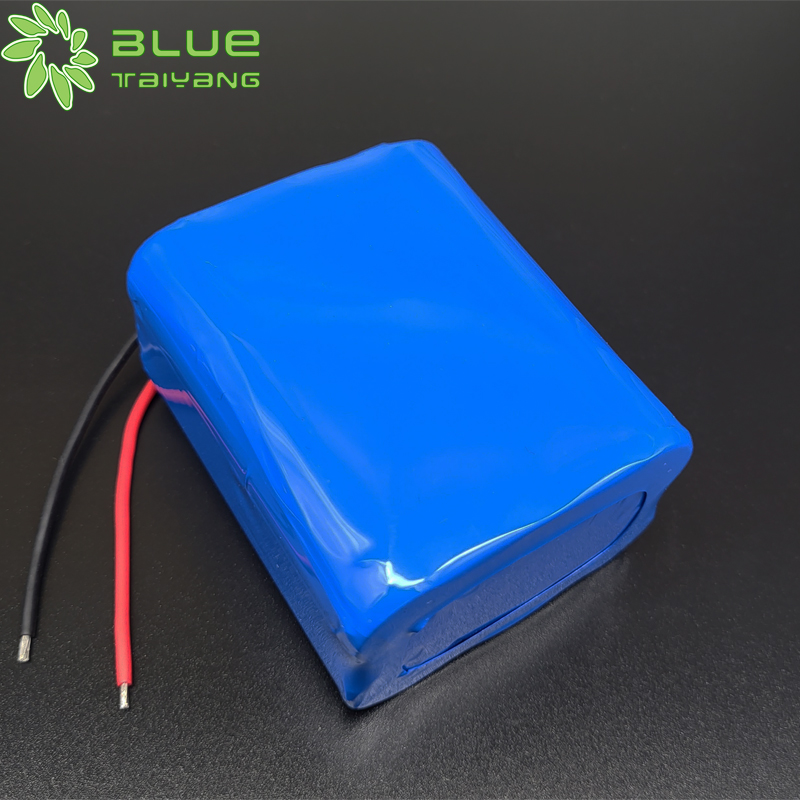

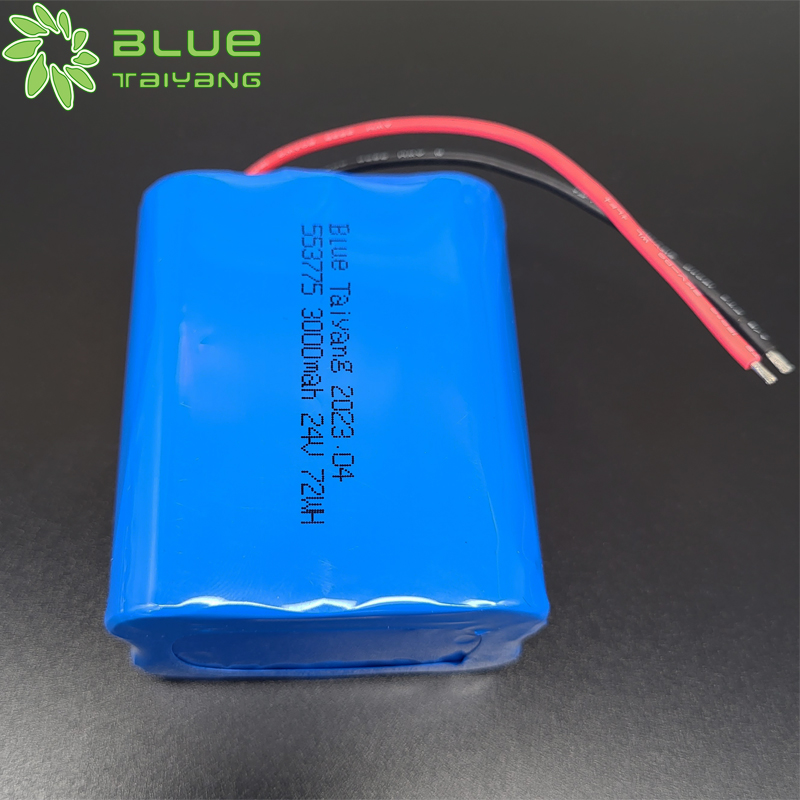

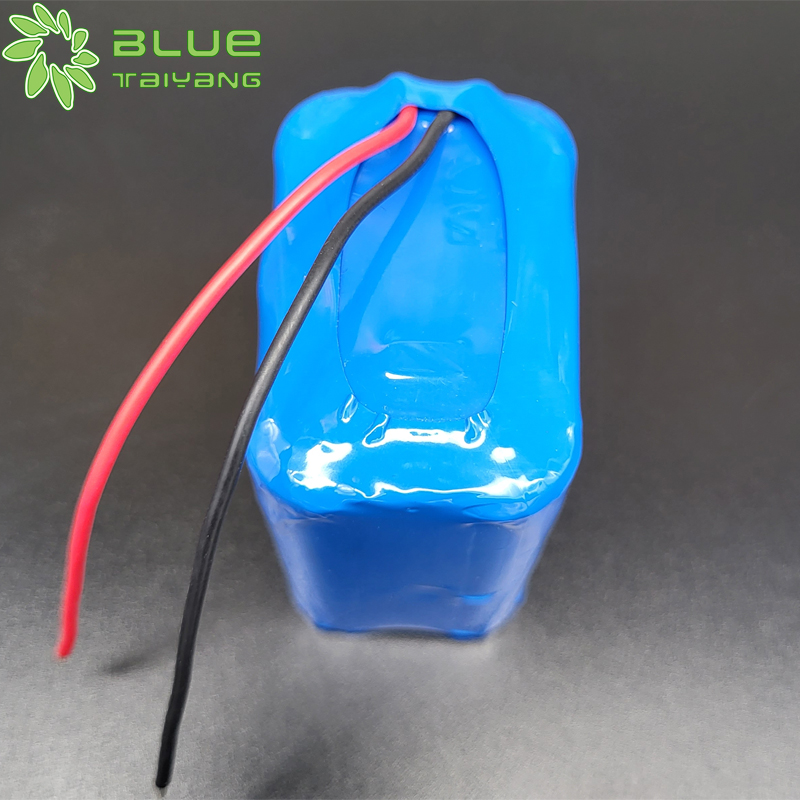

產品型號 | 6-18650 3000mah 24V |
充電電壓 | 25.2V |
標稱容量 | 3000mah |
典型容量 | 3ah@0.2C放電 |
充電電流 | 2.5A |
標準充電方法 | 0.2C CC(恒流)充電至25.2V,再 CV(恒壓25.2V)充電直至充電電流≤0.02C |
充電時間 | 標準充電:6.0小時,快速充電:2.0小時(參考值) |
最大放電電流 | 3A |
最大充電電流 | 3A |
放電截止電壓 | 3.0V*6 |
連接方式 | 6S1P |
工作溫度 | 充電:0°C~45°C ,放電:-10°C~60°C |
儲存溫度范圍 | 一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 | 約:282g |

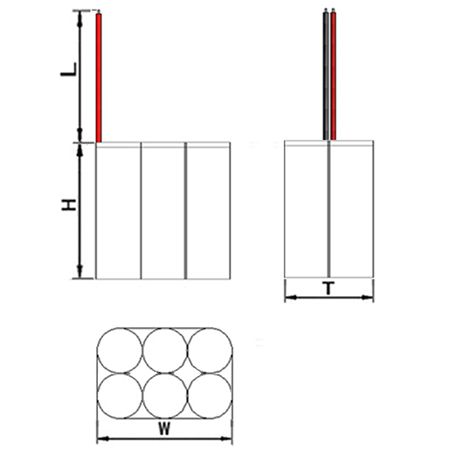

電池外形尺寸 | T:37.0mm W:55.0mm H:75.0mm Max (含保護板) L:60.0mm |
Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.28±0.05V |
tVDET1
|
Over charge detection delay time 過充保護延遲時間 |
1200ms(mAX) |
|
vREL1
|
Over charge release voltage 過充恢復電壓 |
4.15±0.03V |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
3.0±0.1V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
1300ms(mAX) |
|
vREL1
|
Over discharge release voltage 過放恢復電壓 |
充電解除 |
|
Over current protection 過流保護
|
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±30mV |
IDP
|
過電流保護電流(電池電壓=3.9V)
MOSFET 溫度 20℃至 45℃
|
MIN:17A
MAX:23A
|
|
tVDET3
|
Detection delay time 延遲時間 |
1300ms(MAX) |
|
Release condition 恢復條件 |
斷開負載 |
||
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
TSHORT
|
Detection delay time 短路延時 |
380μs(MAX) |
|
Release condition 恢復條件 |
斷開短路電路 |
||
Interior resistance 內阻 |
RDS |
主回路通態電阻 (電池電壓=3.9V) |
B-至 P-RDS≤30mΩ
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN:3.0μA MAX:7.0μA
|
0V Prohibition /allowance 0V 充電禁止/容許 |
allowance |
相近型號列表:
型號 | 電壓 | 容量 | 長度 | 寬度 | 厚度 | 備注 |
146486鋰聚合物電池組 | 11.1V/12V/4000mah | 4000mah鋰聚合物電池組 | 86 | 64 | 14 | |
102055鋰聚合物電池組 | 11.1V/12V/250mah | 250mah鋰聚合物電池組 | 55 | 20 | 10 | |
232550鋰聚合物電池組 | 11.1V/12V/850mah | 850mah鋰聚合物電池組 | 50 | 25 | 23 | |
756299鋰聚合物電池組 | 11.1V/12V/6000mah | 6000mah鋰聚合物電池組 | 99 | 62 | 23 | |
3461115鋰聚合物電池組 | 11.1V/12V/20000mah | 20000mah鋰聚合物電池組 | 115 | 61 | 34 | |
3662130鋰聚合物電池組 | 11.1V/12V/10000mah | 10000mah鋰聚合物電池組 | 130 | 62 | 36 | |
5560110鋰聚合物電池組 | 11.1V/12V/15000mah | 15000mah鋰聚合物電池組 | 110 | 60 | 55 | |
21110135鋰聚合物電池組 | 11.1V/12V/12000mah | 12000mah鋰聚合物電池組 | 135 | 110 | 21 | |
18650 3S2P鋰離子電池組 | 11.1V/12V/6000mah | 6000mah鋰離子電池組 | 140 | 56 | 21 | |
18650 3S3P鋰離子電池組 | 11.1V/12V/9000mah | 9000mah鋰離子電池組 | 200 | 56 | 21 | |
18650 3S1P鋰離子電池組 | 11.1V/12V/2200mah | 2200mah鋰離子電池組 | 68 | 56 | 19 | |
18650 3S2P鋰離子電池組 | 11.1V/12V/6000mah | 6000mah鋰離子電池組 | 140 | 56 | 21 | |
18650 3S3P鋰離子電池組 | 11.1V/12V/11000mah | 11000mah鋰離子電池組 | 75 | 56 | 56 | |
18650 3S1P鋰離子電池組 | 11.1V/12V/2200mah | 2200mah鋰離子電池組 | 68 | 56 | 19 | |
18650 3S1P鋰離子電池組 | 11.1V/12V/2000mah | 2000mah鋰離子電池組 | 68 | 56 | 19 | |
103555鋰聚合物電池組 | 11.1V/12V/500mah | 500mah鋰聚合物電池組 | 55 | 35 | 10.5 | |
3068135鋰聚合物電池組 | 11.1V/12V/10000mah | 10000mah鋰聚合物電池組 | 135 | 68 | 30 | |
8090155鋰聚合物電池組 | 11.1V/12V/15000mah | 15000mah鋰聚合物電池組 | 155 | 90 | 80 | |
3-105050鋰聚合物電池組 | 11.1V/12V/3000mah | 3000mah鋰聚合物電池組 | 50 | 50 | 30 | |
14500 1P3S電池組 | 11.1V/12V/800mah | 800mah電池組 | 150 | 17 | 14 | |
70105150鋰聚合物電池組 | 11.1V/12V/4000mah | 4000mah鋰聚合物電池組 | 150 | 105 | 7 | |
6260120鋰聚合物電池組 | 11.1V/12V/20000mah | 20000mah鋰聚合物電池組 | 120 | 60 | 62 | |
303570鋰聚合物電池組 | 11.1V/12V/2700mah | 2700mah鋰聚合物電池組 | 70 | 35 | 30 | |
254590鋰聚合物電池組 | 11.1V/12V/4000mah | 4000mah鋰聚合物電池組 | 90 | 45 | 25 | |
25110142鋰聚合物電池組 | 11.1V/12V/12000mah | 12000mah鋰聚合物電池組 | 142 | 110 | 25 | |
18650 3S1P鋰離子電池組 | 11.1V/12V/2600mah | 2600mah鋰離子電池組 | 70 | 56 | 19 | |
173550鋰聚合物電池組 | 11.1V/12V/1200mah | 1200mah鋰聚合物電池組 | 50 | 35 | 17 | |
153462鋰聚合物電池組 | 11.1V/12V/1000mah | 1000mah鋰聚合物電池組 | 62 | 34 | 15 | |
18650 3S1P鋰離子電池組 | 11.1V/12V/1800mah | 1800mah鋰離子電池組 | 70 | 56 | 19 | |
102055鋰聚合物電池組 | 11.1V/12V/250mah | 250mah鋰聚合物電池組 | 55 | 20 | 10 | |
232550鋰聚合物電池組 | 11.1V/12V/850mah | 850mah鋰聚合物電池組 | 50 | 25 | 23 | |
1864100鋰聚合物電池組 | 11.1V/12V/5000mah | 5000mah鋰聚合物電池組 | 100 | 64 | 18 | |
2544120鋰聚合物電池組 | 11.1V/12V/4500mah | 4500mah鋰聚合物電池組 | 120 | 44 | 25 | |
21110135鋰聚合物電池組 | 11.1V/12V/12000mah | 12000mah鋰聚合物電池組 | 135 | 110 | 21 | |
90105180鋰聚合物電池組 | 11.1V/12V/8000mah | 8000mah鋰聚合物電池組 | 180 | 105 | 9 | |
203050鋰聚合物電池組 | 14.8V/16.8V/680mah | 680mah鋰聚合物電池組 | 50 | 30 | 20 | |
253042鋰聚合物電池組 | 14.8V/16.8V/650mah | 650mah鋰聚合物電池組 | 42 | 30 | 25 | |
276195鋰聚合物電池組 | 14.8V/16.8V/5000mah | 5000mah鋰聚合物電池組 | 95 | 61 | 27 | |
602626鋰聚合物電池組 | 14.8V/16.8V/700mah | 700mah鋰聚合物電池組 | 62 | 26 | 26 | |
18650 4S1P鋰離子電池組 | 14.8V/16.8V/2200mah | 2200mah鋰離子電池組 | 68 | 38 | 38 | |
645893鋰聚合物電池組 | 14.8V/16.8V/5000mah | 5000mah鋰聚合物電池組 | 93 | 58 | 64 | |
18650 4S1P鋰離子電池組 | 14.8V/16.8V/3000mah | 3000mah鋰離子電池組 | 130 | 56 | 37.5 | |
652626鋰聚合物電池組 | 14.8V/16.8V/800mah | 800mah鋰聚合物電池組 | 65 | 26 | 26 | |
755590-4S鋰聚合物電池組 | 14.8V/16.8V/5000mah | 5000mah鋰聚合物電池組 | 95 | 56 | 30 | |
18650 4S1P鋰離子電池組 | 14.8V/16.8V/2200mah | 2200mah鋰離子電池組 | 130 | 37 | 19 | |
243750鋰聚合物電池組 | 14.8V/16.8V/800mah | 800mah鋰聚合物電池組 | 50 | 37 | 24 | |
18194240鋰聚合物電池組 | 14.8V/16.8V/15000mah | 15000mah鋰聚合物電池組 | 240 | 194 | 18 | |
18650 6S1P鋰離子電池組 | 24V/25.2V/3000mah | 3000mah鋰離子電池組 | 75 | 37 | 55 | |
18650 6S1P鋰離子電池組 | 24V/25.2V/2200mah | 2200mah鋰離子電池組 | 130 | 60 | 19 | |
18650 10S8P鋰離子電池組 | 36V/20000mah | 20000mah鋰離子電池組 | 200 | 153 | 70 | |
18650 14S3P鋰離子電池組 | 51.8V/7500mah | 7500mah鋰離子電池組 | 145 | 115 | 72 |
編號 | 項 目 | 規 格 | 備 注 |
1 |
Cell minimum capacity 電芯最小容量 |
3000mAh |
0.2C discharge 放電 |
2 |
Initial impedance 初始內阻 |
≤50mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
3 |
Nominal voltage 標稱電壓 |
3.7V | |
4
|
h | 65mm Max | Length(高度) |
d | 18.0mm Max | diameter(直徑) |
