數碼相機鋰聚合物電池
803243 1050mah 3.7v
厚度:8.0mm
寬度:32.0mm
長度:43.0mm Max ( 含保護板)

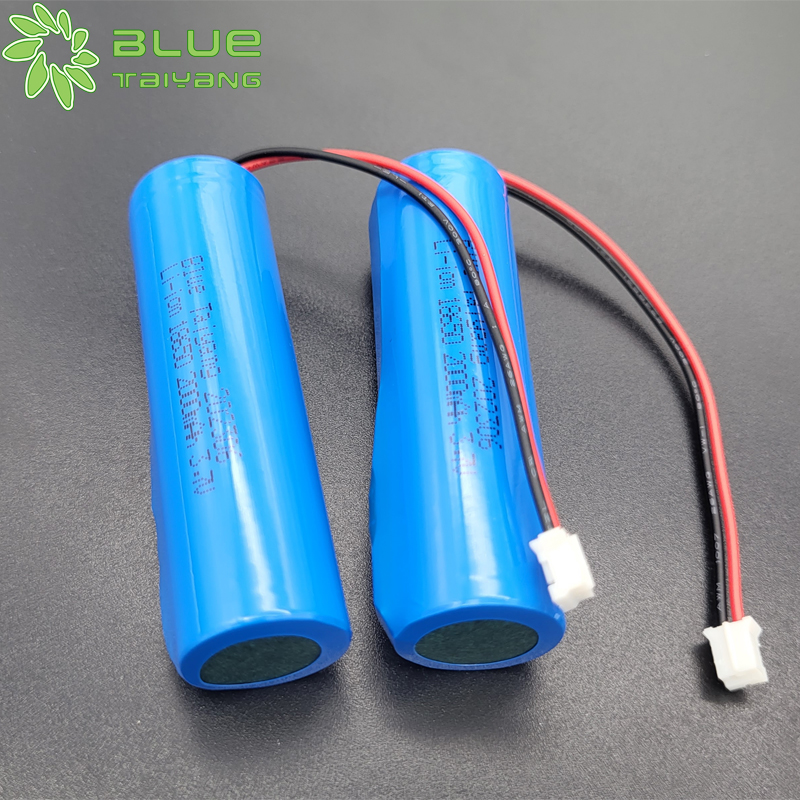

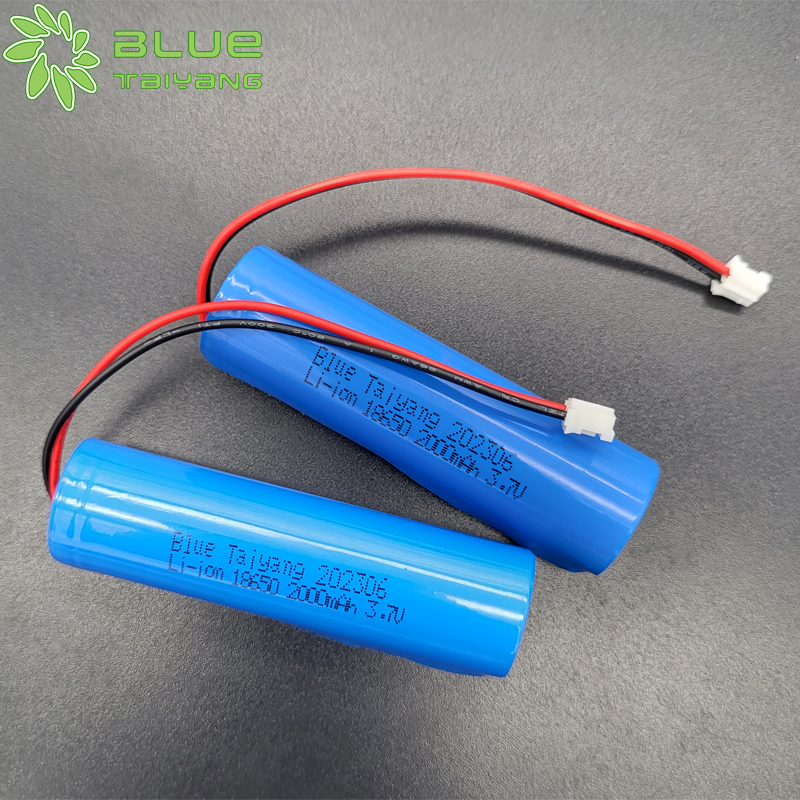

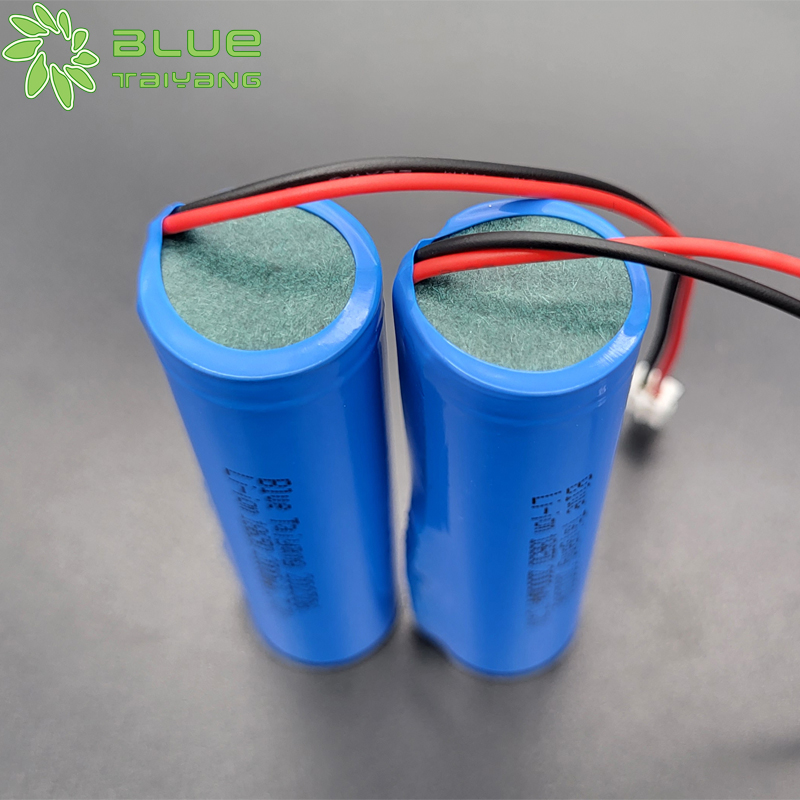

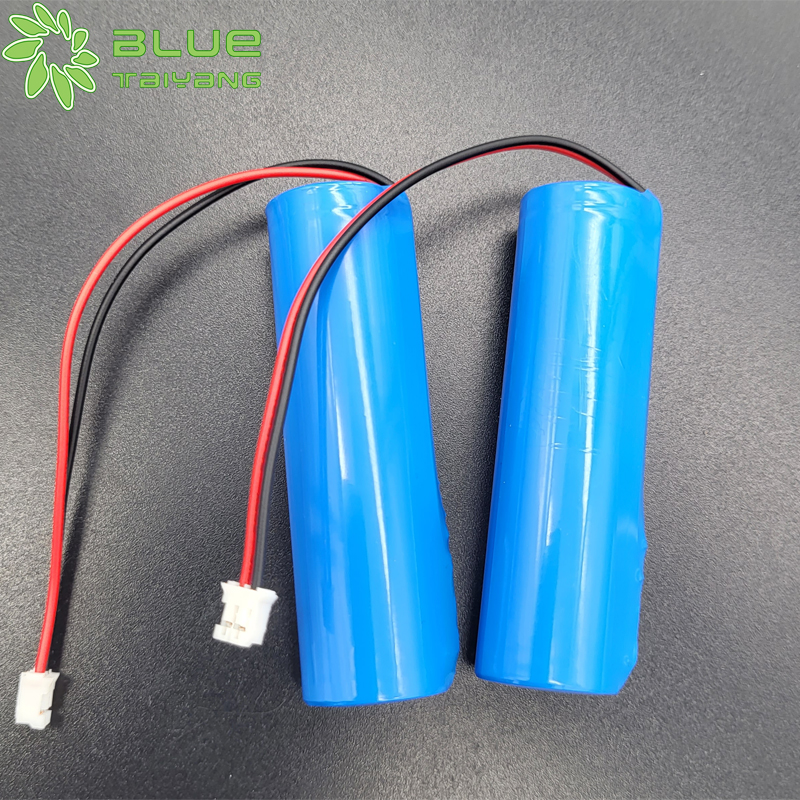

產品型號 | 18650 2000mah 3.7V |
充電電壓 | 4.2V |
標稱容量 | 2000mah |
典型容量 | 2000mah@0.2C放電 |
充電電流 | 0.2-1C |
標準充電方法 | 0.2C CC(恒流)充電至4.2V,再 CV(恒壓4.2V)充電直至充電電流≤0.02C |
充電時間 | 標準充電:6.0小時,快速充電:2.0小時(參考值) |
最大放電電流 | 1.0C |
最大充電電流 | 1.0C |
放電截止電壓 | 2.5V |
工作溫度 | 充電:0°C~45°C ,放電:-10°C~60°C |
儲存溫度范圍 | 一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 | 約:45.3g |
電池尺寸 | D:18.1mm H:71.0mm(含保護板) L:100.0mm |
Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.3±0.05V |
tVDET1 |
Over charge detection delay time 過充保護延遲時間 |
0.2s(mAX) |
|
vREL1 |
Over charge release voltage 過充恢復電壓 |
4.1±0.1V |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
2.4±0.1V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
100ms(mAX) |
|
vREL1 |
Over discharge release voltage 過放恢復電壓 |
充電至 3.0V 以上解除 |
|
Over current protection 過流保護
|
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±30mV |
IDP |
過電流保護電流(電池電壓=3.9V)
MOSFET 溫度 20℃至 45℃
|
MIN:3.0A
MAX:7.0A
|
|
tVDET3 |
Detection delay time 延遲時間 |
20ms(MAX) |
|
Release condition 恢復條件 |
斷開負載 |
||
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
TSHORT
|
Detection delay time 短路延時 |
60μs(MAX) |
|
Release condition 恢復條件 |
斷開短路電路 |
||
Interior resistance 內阻 |
RDS |
主回路通態電阻 (電池電壓=3.9V) |
B-至 P-RDS≤40mΩ
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN:0.3μA MAX:10.0μA
|
0V Prohibition /allowance 0V 充電禁止/容許 |
Prohibition |
主要元件清單 |
||||
元件編號 |
元件名稱 |
元件規格 |
封裝形式 |
數量 |
U1 |
IC |
DW01A |
SOT-23-6 |
1 |
U2,U3 |
MOSFET |
8205A |
TSSOP-8 |
2 |
R1 |
電 阻 |
SMD 100Ω±5% |
0603 |
1 |
R2 |
電 阻 |
SMD1KΩ±5% |
0603 |
1 |
C1 |
電 容 |
SMD 0.1μF±20% |
0603 |
1 |
R3 |
NTC |
0603 10K±5% B=3435±3% |
1 |
|
PCB |
印制電路板 |
16mm*5.5mm |
1 |
編號 | 項 目 | 規 格 | 備 注 |
1 |
Cell minimum capacity 電芯最小容量 |
2000mAh |
0.2C discharge 放電 |
2 |
Initial impedance 初始內阻 |
≤50mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
3 |
Nominal voltage 標稱電壓 |
3.7V | |
4 |
d | 18.0mm Max |
Diameter 直徑 |
h | 65.0mm Max |
High 高度 |
