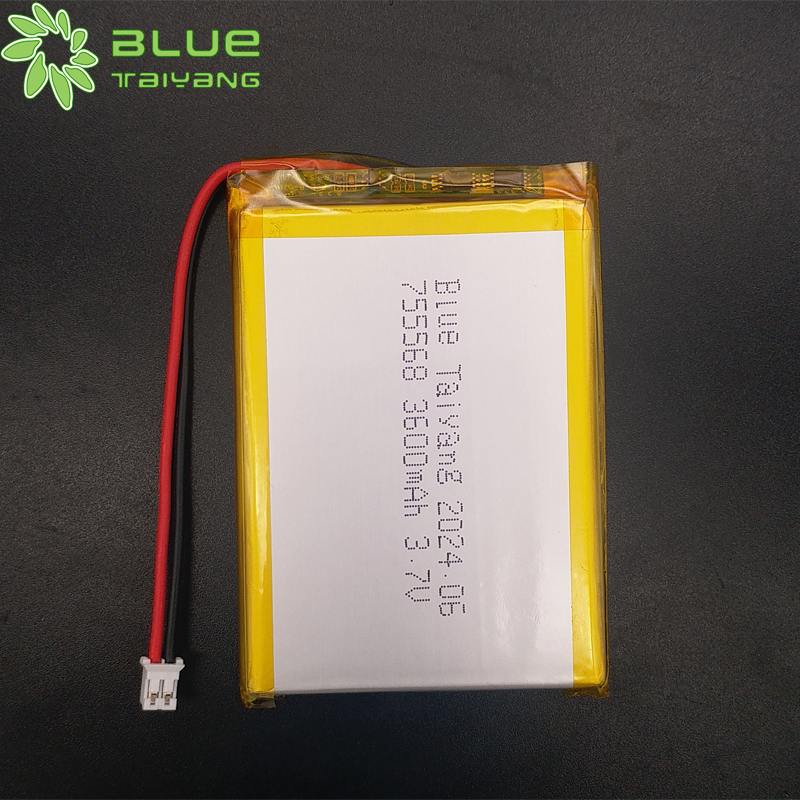

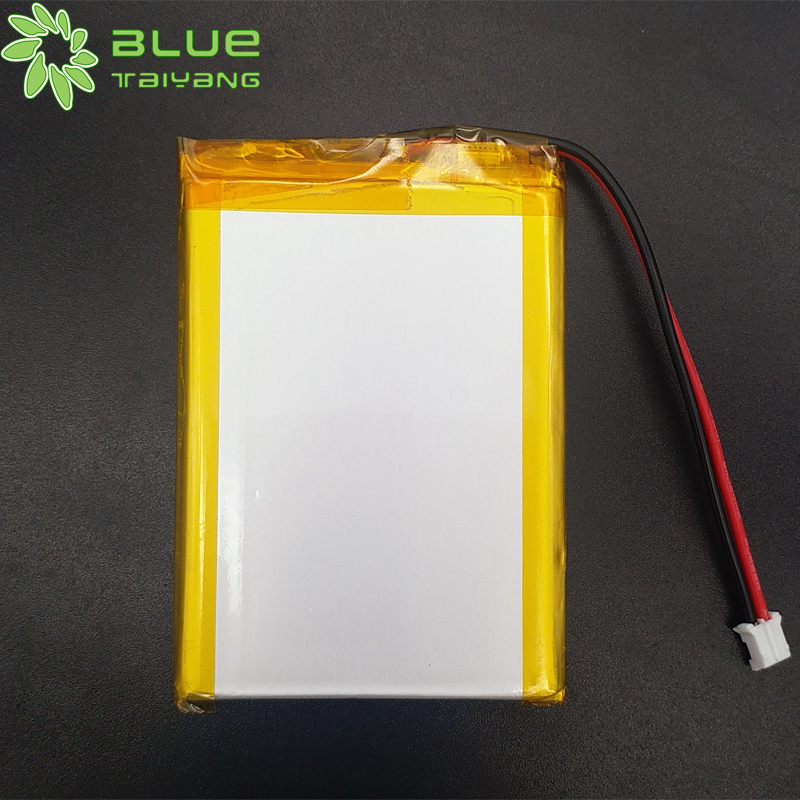

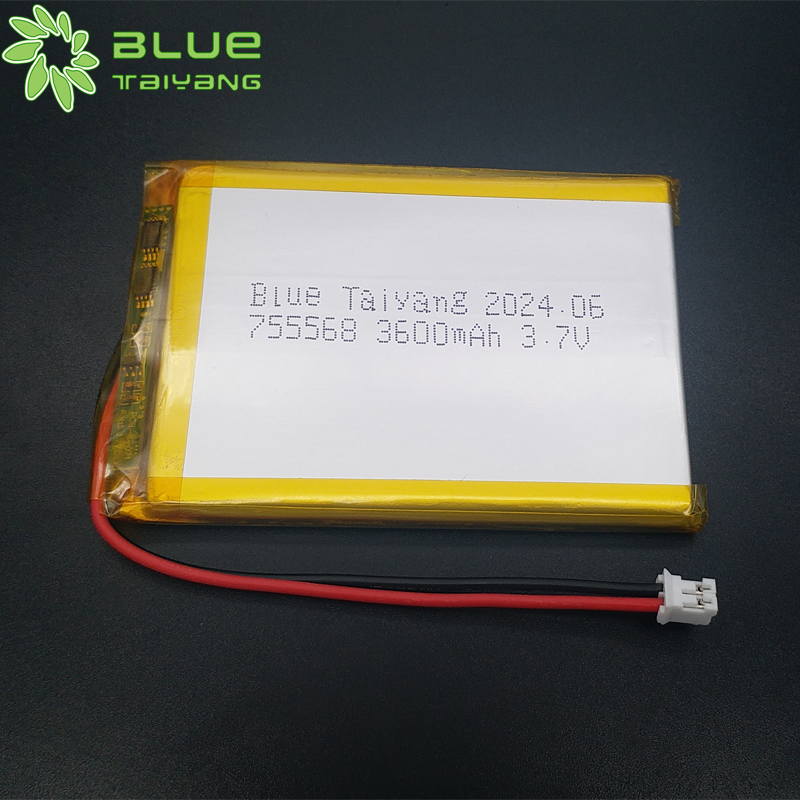

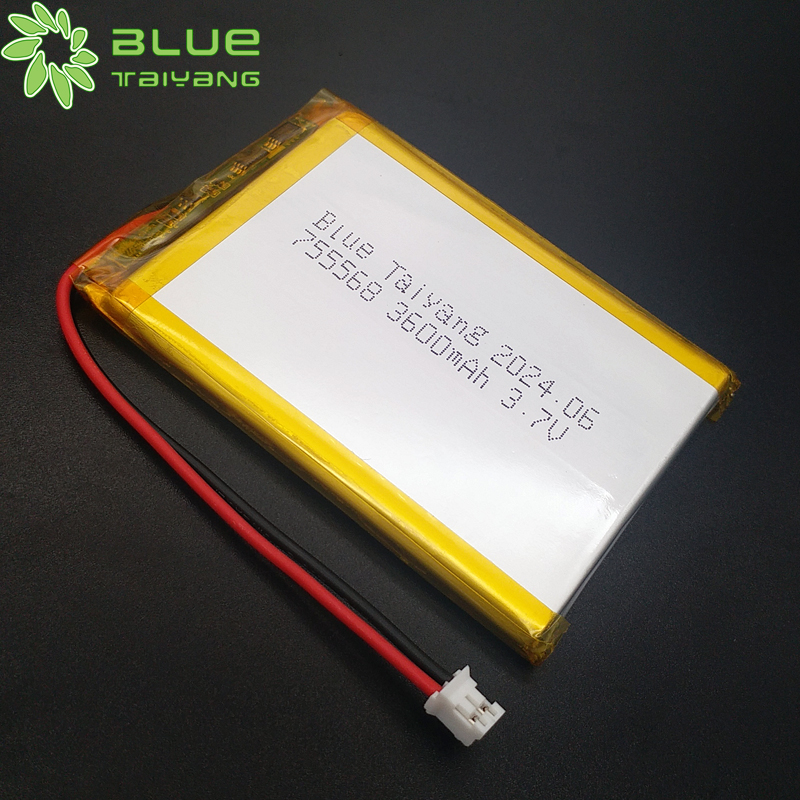

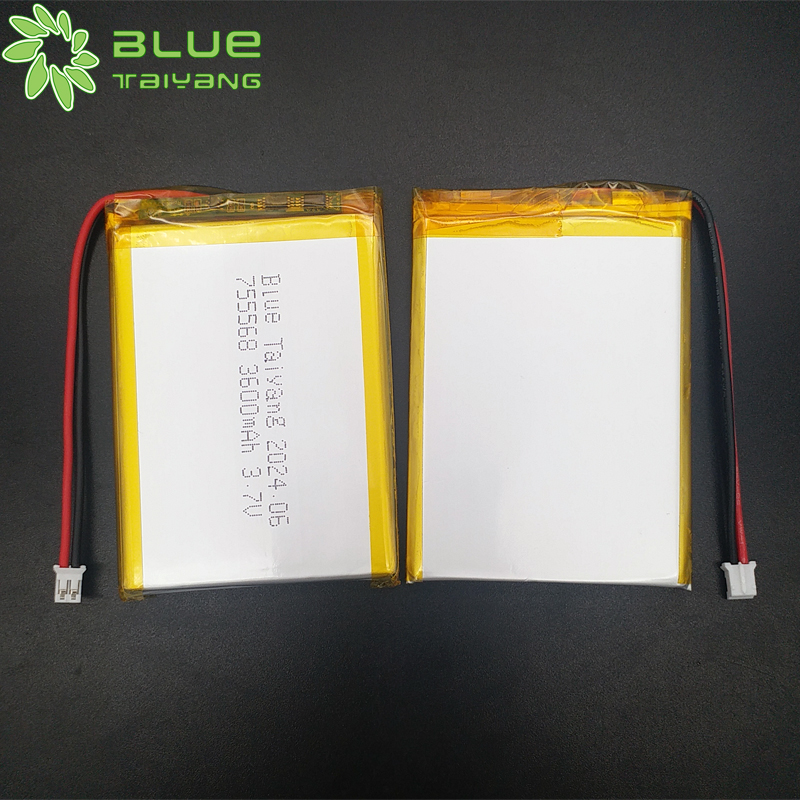

產品型號 | 755568 3600mah 3.7v |
充電電壓 | 4.2V |
標稱容量 | 3600mah |
典型容量 | 3600mah@0.2C放電 |
充電電流 | 1.8A |
標準充電方法 | 0.2C CC(恒流)充電至4.2V,再 CV(恒壓4.2V)充電直至充電電流≤0.02C |
充電時間 | 標準充電:6.0小時,快速充電:2.0小時(參考值) |
最大放電電流 | 3A |
最大充電電流 | 3A |
放電截止電壓 | 2.5V |
工作溫度 | 充電:0°C~45°C ,放電:-20°C~60°C |
儲存溫度范圍 | 一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 | 約:72g |

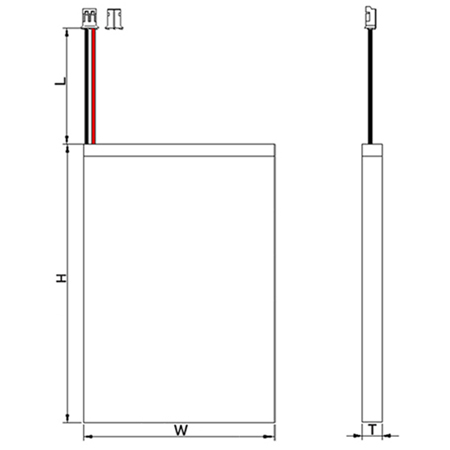

電池外形尺寸 | T:7.5mm W:55.0mm H:68.5mm (含保護板與導線) L:70.0mm |
連接器型號 | 有(可定制) |
導線型號 | 有(可定制) |
Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.3±0.05V |
tVDET1
|
Over charge detection delay time 過充保護延遲時間 |
0.2s(mAX) |
|
vREL1
|
Over charge release voltage 過充恢復電壓 |
4.1±0.1V |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
2.4±0.1V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
100ms(mAX) |
|
vREL1
|
Over discharge release voltage 過放恢復電壓 |
充電至 3.0V 以上解除 |
|
Over current protection 過流保護
|
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±30mV |
IDP
|
過電流保護電流(電池電壓=3.9V)
MOSFET 溫度 20℃至 45℃
|
MIN:4.5A
MAX:9.0A
|
|
tVDET3
|
Detection delay time 延遲時間 |
20ms(MAX) |
|
Release condition 恢復條件 |
斷開負載 |
||
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
TSHORT
|
Detection delay time 短路延時 |
60μs(MAX) |
|
Release condition 恢復條件 |
斷開短路電路 |
||
Interior resistance 內阻 |
RDS |
主回路通態電阻 (電池電壓=3.9V) |
B-至 P-RDS≤40mΩ
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN:0.3μA MAX:10.0μA
|
0V Prohibition /allowance 0V 充電禁止/容許 |
Prohibition |
序號 | 元件編號 | 元件名稱 | 元件規格 | 封裝形式 | 數量 |
1 | U1 | IC |
DW01A
|
SOT-23-6 | 1 |
2 |
U2、U3
|
MOSFET | 8205A |
TSSOP-8
|
2 |
3 | R1 | 電阻 | SMD 100Ω ±5% | 0603 | 1 |
4 | R2 | 電阻 | SMD 2KΩ±5% | 0603 | 1 |
5 | C1 | 電容 | SMD 0.1μF±20% | 0603 | 1 |
6 | R3 | NTC熱敏電阻 | SMD 10K±5% B=34353% | 0603 | 1 |
7 | PCB | 印制電路板 | 40*4.5*0.6mm | / | 1 |
相近型號列表
型號 | 電壓 | 容量 | 長度 | 寬度 | 厚度 | 備注 |
103964聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 64.00 | 39.00 | 10.00 | |
123665聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 65.00 | 36.00 | 11.00 | |
406484聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 84.00 | 64.00 | 4.00 | |
486574聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 74.00 | 65.00 | 4.80 | |
515777聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 77.00 | 57.00 | 5.10 | |
515974聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 74.00 | 59.00 | 5.10 | |
525779聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 79.00 | 57.00 | 5.20 | |
535578聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 78.00 | 55.00 | 5.30 | |
585880聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 80.00 | 58.00 | 5.80 | |
595578聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 78.00 | 55.00 | 5.90 | |
604674聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 74.00 | 46.00 | 6.00 | |
656470聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 70.00 | 64.00 | 6.50 | |
874376聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 76.00 | 43.00 | 8.70 | |
953773聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 73.00 | 37.00 | 9.50 | |
2998116聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 116.00 | 98.00 | 2.90 | |
3674110聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 110.00 | 74.00 | 3.60 | |
3766110聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 110.00 | 66.00 | 3.70 | |
28100100聚合物鋰電池 | 3.7/3.8V | 3600mah鋰聚合物電池 | 100.00 | 100.00 | 2.80 | |
2696102聚合物鋰電池 | 3.7/3.8V | 3610mah鋰聚合物電池 | 102.00 | 96.00 | 2.60 | |
376896聚合物鋰電池 | 3.7/3.8V | 3620mah鋰聚合物電池 | 96.00 | 68.00 | 3.70 | |
466272聚合物鋰電池 | 3.7/3.8V | 3650mah鋰聚合物電池 | 72.00 | 62.00 | 4.60 | |
805566聚合物鋰電池 | 3.7/3.8V | 3650mah鋰聚合物電池 | 66.00 | 55.00 | 8.00 | |
7130101聚合物鋰電池 | 3.7/3.8V | 3655mah鋰聚合物電池 | 101.00 | 30.00 | 7.10 | |
113962聚合物鋰電池 | 3.7/3.8V | 3670mah鋰聚合物電池 | 62.00 | 39.00 | 11.00 | |
854969聚合物鋰電池 | 3.7/3.8V | 3670mah鋰聚合物電池 | 69.00 | 49.00 | 8.50 | |
113073聚合物鋰電池 | 3.7/3.8V | 3700mah鋰聚合物電池 | 73.00 | 30.00 | 11.00 | |
113565聚合物鋰電池 | 3.7/3.8V | 3700mah鋰聚合物電池 | 65.00 | 35.00 | 11.00 | |
309395聚合物鋰電池 | 3.7/3.8V | 3700mah鋰聚合物電池 | 95.00 | 93.00 | 3.00 | |
535776聚合物鋰電池 | 3.7/3.8V | 3700mah鋰聚合物電池 | 76.00 | 57.00 | 5.30 | |
604880聚合物鋰電池 | 3.7/3.8V | 3700mah鋰聚合物電池 | 80.00 | 48.00 | 6.00 | |
2754161聚合物鋰電池 | 3.7/3.8V | 3700mah鋰聚合物電池 | 161.00 | 54.00 | 2.70 | |
505999聚合物鋰電池 | 3.7/3.8V | 3715mah鋰聚合物電池 | 99.00 | 59.00 | 5.00 | |
495878聚合物鋰電池 | 3.7/3.8V | 3720mah鋰聚合物電池 | 78.00 | 58.00 | 4.90 | |
298893聚合物鋰電池 | 3.7/3.8V | 3750mah鋰聚合物電池 | 93.00 | 88.00 | 2.90 | |
805575聚合物鋰電池 | 3.7/3.8V | 3750mah鋰聚合物電池 | 75.00 | 55.00 | 8.00 | |
3059132聚合物鋰電池 | 3.7/3.8V | 3750mah鋰聚合物電池 | 132.00 | 59.00 | 3.00 | |
4258120聚合物鋰電池 | 3.7/3.8V | 3750mah鋰聚合物電池 | 120.00 | 58.00 | 4.20 | |
4555120聚合物鋰電池 | 3.7/3.8V | 3750mah鋰聚合物電池 | 120.00 | 55.00 | 4.50 | |
488471聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 71.00 | 84.00 | 4.80 | |
606082聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 82.00 | 60.00 | 6.00 | |
765068聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 68.00 | 50.00 | 7.60 | |
885657聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 56.00 | 56.00 | 8.80 | |
904083聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 83.00 | 40.00 | 9.00 | |
955575聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 75.00 | 55.00 | 9.50 | |
2898100聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 100.00 | 98.00 | 2.80 | |
2996109聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 109.00 | 96.00 | 2.90 | |
3768110聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 110.00 | 68.00 | 3.70 | |
4552118聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 118.00 | 52.00 | 4.50 | |
4748123聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 123.00 | 48.00 | 4.70 | |
6736122聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 122.00 | 36.00 | 6.70 | |
6840114聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 114.00 | 40.00 | 6.80 | |
8730100聚合物鋰電池 | 3.7/3.8V | 3800mah鋰聚合物電池 | 100.00 | 30.00 | 8.70 | |
416584聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 84.00 | 65.00 | 4.10 | |
428978聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 78.00 | 89.00 | 4.20 | |
466986聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 86.00 | 69.00 | 4.60 | |
585577聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 77.00 | 55.00 | 5.80 | |
606080聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 80.00 | 60.00 | 6.00 | |
645465聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 65.00 | 54.00 | 6.40 | |
684987聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 87.00 | 49.00 | 6.80 | |
803883聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 83.00 | 38.00 | 8.00 | |
813888聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 88.00 | 38.00 | 8.10 | |
2755170聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 170.00 | 55.00 | 2.70 | |
3075108聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 108.00 | 75.00 | 3.00 | |
4253122聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 122.00 | 53.00 | 4.20 | |
5547105聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 105.00 | 47.00 | 5.50 | |
6836137聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 137.00 | 36.00 | 6.80 | |
7446102聚合物鋰電池 | 3.7/3.8V | 3900mah鋰聚合物電池 | 102.00 | 46.00 | 7.40 | |
815567聚合物鋰電池 | 3.7/3.8V | 3924mah鋰聚合物電池 | 67.00 | 55.00 | 8.10 | |
436582聚合物鋰電池 | 3.7/3.8V | 3950mah鋰聚合物電池 | 82.00 | 65.00 | 4.30 | |
486272聚合物鋰電池 | 3.7/3.8V | 3950mah鋰聚合物電池 | 72.00 | 62.00 | 4.80 | |
615576聚合物鋰電池 | 3.7/3.8V | 3950mah鋰聚合物電池 | 76.00 | 55.00 | 6.10 | |
644889聚合物鋰電池 | 3.7/3.8V | 3950mah鋰聚合物電池 | 89.00 | 48.00 | 6.40 |
編 號 |
項 目 |
規 格 |
備 注 |
|
1 |
Cell minimum capacity 電芯最小容量 |
3600mAh |
0.2C discharge 放電 |
|
2 |
Initial impedance 初始內阻 |
≤45mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
3 |
Nominal voltage 標稱電壓 |
3.7V |
|
|
4 |

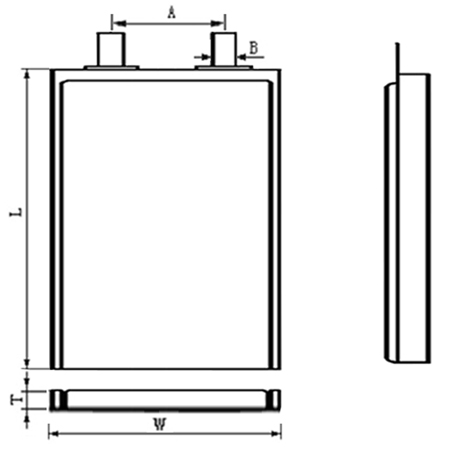

Dimensions 電芯尺寸 |
T |
7.5mm Max |
Thickness 厚度 |
W |
55.0mm Max |
Width 寬度 |
||
L |
68.0mm Max |
Cell length(not include Tab sealant) 電芯長度(不含極耳膠) |
||
A |
30.0±2.0mm |
Distance of tab center 極耳中心距 |
||
B |
4.0±0.2mm |
Tab width 極耳寬度 |
