數碼相機鋰聚合物電池
803243 1050mah 3.7v
厚度:8.0mm
寬度:32.0mm
長度:43.0mm Max ( 含保護板)
產品型號 |
9566113 10000mAh 3.7V |
充電電壓 |
4.2V |
標稱容量 |
10000mah |
典型容量 |
10000mah@0.2C放電 |
充電電流 |
0.2C |
標準充電方法 |
0.2C CC(恒流)充電至4.2V,再 CV(恒壓4.2V)充電直至充電電流≤0.02C |
充電時間 |
標準充電:6.0小時,快速充電:3.0小時(參考值) |
最大放電電流 |
3A |
最大充電電流 |
3A |
放電截止電壓 |
2.5V |
工作溫度 |
充電:0°C~45°C ,放電:-20°C~60°C |
儲存溫度范圍 |
一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 |
約:200g |

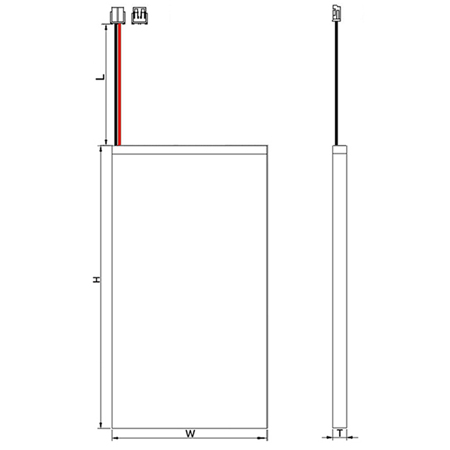

電池外形尺寸 |
T:9.5mm |
連接器型號 | EHR-2P (可選) |
導線型號 | 1007#24(可選) |
Item |
Syol |
Content |
Criterion |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.3±0.05V |
tVDET1 |
Over charge detection delay time 過充保護延遲時間 |
110±33ms |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
2.5±0.1V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
55±17ms |
|
Over current protection 過流保護 |
VDET3 |
Over current detection voltage 過流檢測電壓 |
80±15mv |
IDP |
Over current detection current 過流保護電流 |
7~13A |
|
tVDET3 |
Detection delay time 延遲時間 |
7.2~11.0ms |
|
|
Release condition 恢復條件 |
斷開負載 |
|
Short protection 短路保護 |
|
Detection condition 檢測條件 |
外部短路 |
TSHORT |
Detection delay time 短路延時 |
40~120μs |
|
|
Release condition 恢復條件 |
斷開負載 |
|
Interior resistance 內阻 |
RDS |
Main loop electrify resistance 回路內阻 |
VC=4.2V;RDS≤70mΩ |
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
3.5μA Type 6.0μA Max 0V Charging |
0V Prohibition /allowance 0V 充電禁止/容許 |
|
|
序號 |
元件編號 |
元件名稱 |
元件規格 |
封裝形式 |
數量 |
1 |
U1 |
IC |
VA7020 |
SOT-23-6 |
1 |
2 |
U2,U3 |
MOS 管 |
8810 |
TSSOP-8 |
2 |
3 |
R1 |
貼片電阻 |
100Ω±5% |
0603 |
1 |
4 |
R2 |
貼片電阻 |
1KΩ±5% |
0603 |
1 |
5 |
C1 |
貼片電容 |
0.1uF ±10% 50V |
0603 |
1 |
6 |
B+,B- |
鎳片 |
8*3*0.3mm |
|
2 |
7 |
PCB |
線 路 板 |
YRC-4946 |
49*4.6*0.6mm FR-4 |
1 |
相近型號列表:
型號 | 電壓 | 容量 | 長度 | 寬度 | 厚度 | 備注 |
926076鋰聚合物電池 | 3.7/3.8V | 7020mah聚合物鋰電池 | 76 | 60 | 9.2 | |
987776鋰聚合物電池 | 3.7/3.8V | 7200mah聚合物鋰電池 | 76 | 77 | 9.8 | |
3594133鋰聚合物電池 | 3.7/3.8V | 7350mah聚合物鋰電池 | 133 | 94 | 3.5 | |
4867160鋰聚合物電池 | 3.7/3.8V | 7500mah聚合物鋰電池 | 160 | 67 | 4.8 | |
9058102鋰聚合物電池 | 3.7/3.8V | 7500mah聚合物鋰電池 | 102 | 58 | 9 | |
5067113鋰聚合物電池 | 3.7/3.8V | 7600mah聚合物鋰電池 | 113 | 67 | 5 | |
9642115鋰聚合物電池 | 3.7/3.8V | 7600mah聚合物鋰電池 | 115 | 42 | 9.6 | |
125871鋰聚合物電池 | 3.7/3.8V | 7800mah聚合物鋰電池 | 71 | 87 | 12 | |
4990112鋰聚合物電池 | 3.7/3.8V | 7800mah聚合物鋰電池 | 112 | 90 | 4.9 | |
5063170鋰聚合物電池 | 3.7/3.8V | 7800mah聚合物鋰電池 | 170 | 63 | 5 | |
5970115鋰聚合物電池 | 3.7/3.8V | 7800mah聚合物鋰電池 | 115 | 70 | 5.9 | |
126090鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 90 | 60 | 12 | |
7565113鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 113 | 65 | 7.5 | |
7565121鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 121 | 65 | 7.5 | |
9060100鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 100 | 60 | 9 | |
3582133鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 133 | 82 | 3.5 | |
4880125鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 125 | 80 | 4.8 | |
4885120鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 120 | 85 | 4.8 | |
5294100鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 100 | 94 | 5.2 | |
7865110鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 110 | 65 | 7.8 | |
8059130鋰聚合物電池 | 3.7/3.8V | 8000mah聚合物鋰電池 | 130 | 59 | 8 | |
105596鋰聚合物電池 | 3.7/3.8V | 8100mah聚合物鋰電池 | 9 | 55 | 10 | |
906187鋰聚合物電池 | 3.7/3.8V | 8120mah聚合物鋰電池 | 87 | 61 | 9 | |
679798鋰聚合物電池 | 3.7/3.8V | 9000mah聚合物鋰電池 | 98 | 97 | 6.7 | |
5494130鋰聚合物電池 | 3.7/3.8V | 9000mah聚合物鋰電池 | 130 | 94 | 5.4 | |
6075126鋰聚合物電池 | 3.7/3.8V | 9000mah聚合物鋰電池 | 126 | 75 | 6 | |
7084110鋰聚合物電池 | 3.7/3.8V | 9000mah聚合物鋰電池 | 110 | 84 | 7 | |
5482132鋰聚合物電池 | 3.7/3.8V | 9150mah聚合物鋰電池 | 132 | 82 | 5.4 | |
8051142鋰聚合物電池 | 3.7/3.8V | 9500mah聚合物鋰電池 | 142 | 51 | 8 | |
106596鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 96 | 65 | 10 | |
116791鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 91 | 67 | 11 | |
125590鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 90 | 55 | 12 | |
126280鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 80 | 62 | 12 | |
136074鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 74 | 60 | 13 | |
1048118鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 118 | 48 | 10 | |
1055110鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 110 | 55 | 10 | |
1055125鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 125 | 55 | 10 | |
1060100鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 100 | 60 | 10 | |
1060110鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 110 | 60 | 10 | |
1065122鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 122 | 65 | 10 | |
1158102鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 102 | 58 | 11 | |
1260100鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 100 | 60 | 12 | |
1260113鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 113 | 60 | 12 | |
1336583鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 83 | 65 | 13.3 | |
1376074鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 74 | 60 | 13.3 | |
5385157鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 157 | 85 | 5.3 | |
8377110鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 110 | 77 | 8.3 | |
8870129鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 129 | 70 | 8.8 | |
9058100鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 100 | 58 | 9 | |
1160100鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 100 | 60 | 11 | |
1165110鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 110 | 65 | 11 | |
1165115鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 115 | 65 | 11 | |
1260110鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 110 | 60 | 12 | |
6565125鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 125 | 65 | 6.5 | |
7872118鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 118 | 72 | 7.8 | |
9065115鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 115 | 65 | 9 | |
9373129鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 129 | 73 | 9.3 | |
9572130鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 130 | 72 | 9.5 | |
9858102鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 102 | 58 | 9.8 | |
9960115鋰聚合物電池 | 3.7/3.8V | 10000mah聚合物鋰電池 | 115 | 60 | 9.9 | |
6165150鋰聚合物電池 | 3.7/3.8V | 10400mah聚合物鋰電池 | 150 | 65 | 6.1 | |
8080130鋰聚合物電池 | 3.7/3.8V | 12500mah聚合物鋰電池 | 130 | 80 | 8 | |
1080123鋰聚合物電池 | 3.7/3.8V | 13400mah聚合物鋰電池 | 123 | 80 | 10 |
編號 |
項 目 |
規 格 |
備 注 |
|
1 |
Cell minimum capacity 電芯最小容量 |
10000mAh |
0.2C discharge 放電 |
|
2 |
Initial impedance 初始內阻 |
≤28mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
3 |
Nominal voltage 標稱電壓 |
3.7V |
|
|
4 |

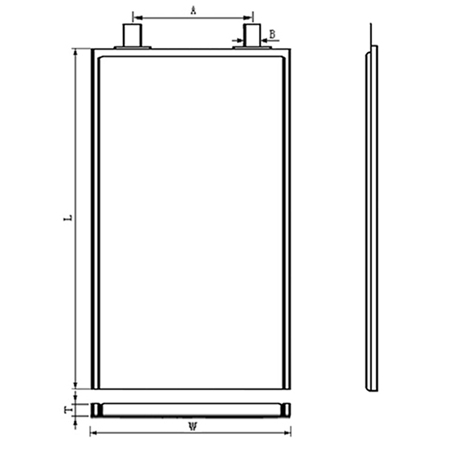

Dimensions 電芯尺寸 |
T |
9.5mm Max |
Thickness 厚度 |
W |
66.0mm Max |
Width 寬度 |
||
L |
113.0mm Max |
Cell length(not include Tab sealant) 電芯長度(不含極耳膠) |
||
A |
35.0±2.0mm |
Distance of tab center 極耳中心距 |
||
B |
4.0±0.2mm |
Tab width 極耳寬度 |
