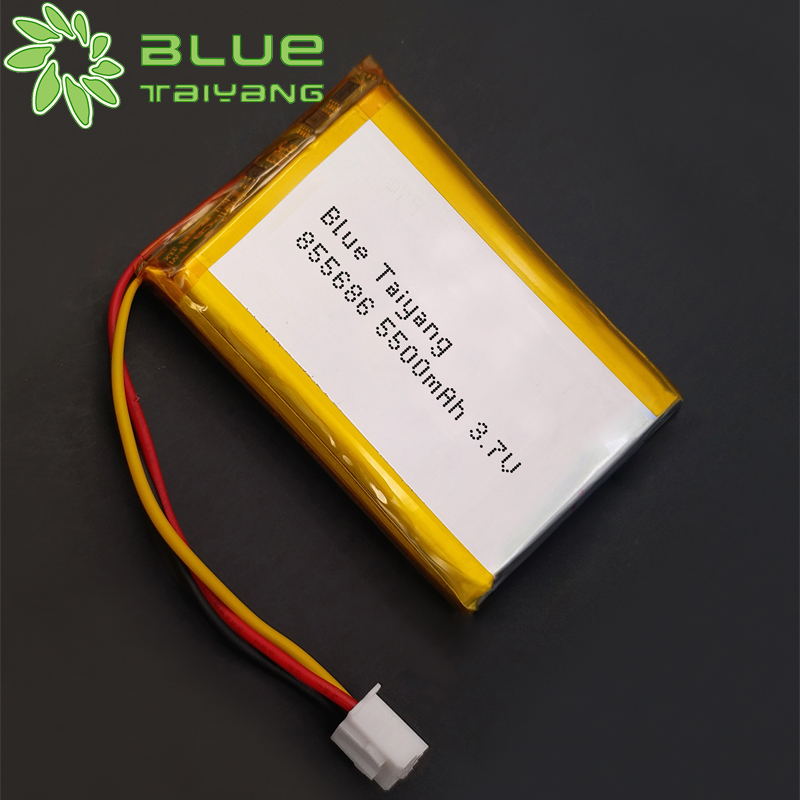

產品型號 | 855686 5500mah 3.7V |
充電電壓 | 4.2V |
標稱容量 | 5500mah |
典型容量 | 5500mah@0.2C放電 |
充電電流 | 2.75A |
標準充電方法 | 0.2C CC(恒流)充電至4.2V,再 CV(恒壓4.2V)充電直至充電電流≤0.02C |
充電時間 | 標準充電:6.0小時,快速充電:2.0小時(參考值) |
最大放電電流 | 3A |
最大充電電流 | 3A |
放電截止電壓 | 3.0V |
工作溫度 | 充電:0°C~45°C ,放電:-20°C~60°C |
儲存溫度范圍 | 一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 | 約:110g |

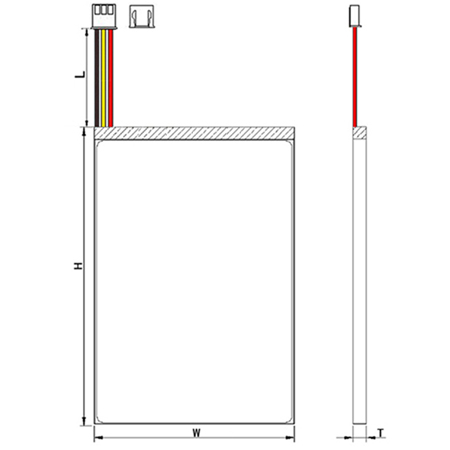

電池外形尺寸 | T:8.5mm W:56.0mm H:86.5mm (含保護板與導線) L:85.0mm |
連接器型號 | 有(可定制) |
導線型號 | 有(可定制) |
Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.35±0.025V |
tVDET1
|
Over charge detection delay time 過充保護延遲時間 |
5.5s(mAX) |
|
vREL1
|
Over charge release voltage 過充恢復電壓 |
4.15±0.025V |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
3.0±0.1V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
173ms(mAX) |
|
vREL1
|
Over discharge release voltage 過放恢復電壓 |
2.5±0.05V |
|
Over current protection 過流保護
|
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±10mV |
IDP
|
過電流保護電流(電池電壓=3.9V)
MOSFET 溫度 20℃至 45℃
|
MIN:3.0A
MAX:6.0A
|
|
tVDET3
|
Detection delay time 延遲時間 |
11ms(MAX) |
|
Release condition 恢復條件 |
斷開負載 |
||
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
TSHORT
|
Detection delay time 短路延時 |
380μs(MAX) |
|
Release condition 恢復條件 |
斷開短路電路 |
||
Interior resistance 內阻 |
RDS |
主回路通態電阻 (電池電壓=3.9V) |
B-至 P-RDS≤65mΩ
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN:0.3μA MAX:8.0μA
|
0V Prohibition /allowance 0V 充電禁止/容許 |
Prohibition |

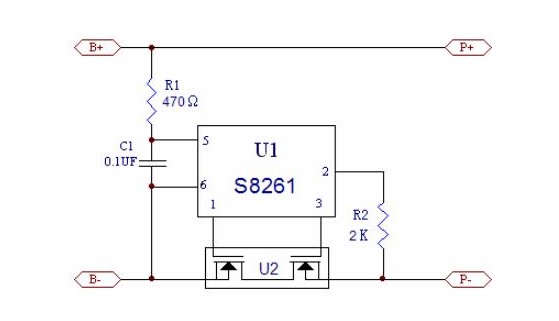

序號 | 元件編號 | 元件名稱 | 元件規格 | 封裝形式 | 數量 |
1 | U1 | IC |
S8261ABJMD-G3J
|
SOT-23-6 | 1 |
2 |
U2
|
MOSFET | 8205A |
TSSOP-8
|
1 |
3 | R1 | 電阻 | SMD 470Ω ±5% | 0603 | 1 |
4 | R2 | 電阻 | SMD 2KΩ±5% | 0603 | 1 |
5 | C1 | 電容 | SMD 0.1μF±20% | 0603 | 1 |
相近型號列表:
型號 | 電壓 | 容量 | 長度 | 寬度 | 厚度 | 備注 |
516583聚合物鋰電池 | 3.7/3.8V | 5020mah鋰聚合物電池 | 83 | 65 | 5.1 | |
606781聚合物鋰電池 | 3.7/3.8V | 5050mah鋰聚合物電池 | 81 | 67 | 6 | |
3710195聚合物鋰電池 | 3.7/3.8V | 5050mah鋰聚合物電池 | 195 | 10 | 3.7 | |
446699聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 99 | 66 | 4.4 | |
625885聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 85 | 58 | 6.2 | |
676476聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 76 | 64 | 6.7 | |
954475聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 75 | 44 | 9.5 | |
956166聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 66 | 61 | 9.5 | |
8041118聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 118 | 41 | 8 | |
32100100聚合物鋰電池 | 3.7/3.8V | 5100mah鋰聚合物電池 | 100 | 100 | 3.2 | |
105459聚合物鋰電池 | 3.7/3.8V | 5200mah鋰聚合物電池 | 59 | 54 | 10 | |
528985聚合物鋰電池 | 3.7/3.8V | 5200mah鋰聚合物電池 | 85 | 89 | 5.2 | |
606382聚合物鋰電池 | 3.7/3.8V | 5250mah鋰聚合物電池 | 82 | 63 | 6 | |
499271聚合物鋰電池 | 3.7/3.8V | 5300mah鋰聚合物電池 | 71 | 92 | 4.9 | |
526793聚合物鋰電池 | 3.7/3.8V | 5300mah鋰聚合物電池 | 93 | 67 | 5.2 | |
966371聚合物鋰電池 | 3.7/3.8V | 5300mah鋰聚合物電池 | 71 | 63 | 9.6 | |
4580122聚合物鋰電池 | 3.7/3.8V | 5300mah鋰聚合物電池 | 122 | 80 | 4.5 | |
836678聚合物鋰電池 | 3.7/3.8V | 5320mah鋰聚合物電池 | 78 | 66 | 8.3 | |
895666聚合物鋰電池 | 3.7/3.8V | 5400mah鋰聚合物電池 | 56 | 56 | 8.9 | |
6458102聚合物鋰電池 | 3.7/3.8V | 5400mah鋰聚合物電池 | 102 | 58 | 6.4 | |
816965聚合物鋰電池 | 3.7/3.8V | 5450mah鋰聚合物電池 | 65 | 69 | 8.1 | |
954591聚合物鋰電池 | 3.7/3.8V | 5450mah鋰聚合物電池 | 91 | 45 | 9.5 | |
706077聚合物鋰電池 | 3.7/3.8V | 5500mah鋰聚合物電池 | 77 | 60 | 7 | |
706079聚合物鋰電池 | 3.7/3.8V | 5500mah鋰聚合物電池 | 79 | 60 | 7 | |
31101151聚合物鋰電池 | 3.7/3.8V | 5500mah鋰聚合物電池 | 151 | 101 | 3.1 | |
626681聚合物鋰電池 | 3.7/3.8V | 5600mah鋰聚合物電池 | 81 | 66 | 6.2 | |
708163聚合物鋰電池 | 3.7/3.8V | 5600mah鋰聚合物電池 | 63 | 81 | 7 | |
507592聚合物鋰電池 | 3.7/3.8V | 5650mah鋰聚合物電池 | 92 | 75 | 5 | |
625597聚合物鋰電池 | 3.7/3.8V | 5650mah鋰聚合物電池 | 97 | 55 | 6.2 | |
587293聚合物鋰電池 | 3.7/3.8V | 5700mah鋰聚合物電池 | 93 | 72 | 5.8 | |
106856聚合物鋰電池 | 3.7/3.8V | 5800mah鋰聚合物電池 | 56 | 68 | 10 | |
587795聚合物鋰電池 | 3.7/3.8V | 5800mah鋰聚合物電池 | 95 | 77 | 5.8 | |
677475聚合物鋰電池 | 3.7/3.8V | 5900mah鋰聚合物電池 | 75 | 75 | 6.7 | |
726776聚合物鋰電池 | 3.7/3.8V | 5900mah鋰聚合物電池 | 76 | 67 | 7.2 | |
955478聚合物鋰電池 | 3.7/3.8V | 5900mah鋰聚合物電池 | 78 | 54 | 9.5 | |
975473聚合物鋰電池 | 3.7/3.8V | 5900mah鋰聚合物電池 | 73 | 54 | 9.7 | |
725776聚合物鋰電池 | 3.7/3.8V | 5920mah鋰聚合物電池 | 76 | 57 | 7.2 | |
104696聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 96 | 46 | 10 | |
105372聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 72 | 53 | 10 | |
105878聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 78 | 58 | 10 | |
106072聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 72 | 60 | 10 | |
106084聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 84 | 60 | 10 | |
134075聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 75 | 40 | 13 | |
607093聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 93 | 70 | 6 | |
636492聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 92 | 64 | 6.3 | |
707285聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 85 | 72 | 7 | |
905593聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 93 | 55 | 9 | |
906090聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 90 | 60 | 9 | |
2874118聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 118 | 74 | 2.8 | |
3072178聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 178 | 72 | 3 | |
3080176聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 176 | 80 | 3 | |
3092140聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 140 | 92 | 3 | |
4273125聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 125 | 73 | 4.2 | |
5283114聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 114 | 83 | 5.2 | |
5474105聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 105 | 74 | 5.4 | |
5860127聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 127 | 60 | 5.8 | |
6253110聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 110 | 53 | 6.2 | |
6760121聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 121 | 60 | 6.7 | |
8551100聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 100 | 51 | 8.5 | |
30100140聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 140 | 100 | 3 | |
30101122聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 122 | 101 | 3 | |
30105114聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 114 | 105 | 3 | |
30105115聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 115 | 105 | 3 | |
30105125聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 125 | 105 | 3 | |
31110131聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 131 | 110 | 3.1 | |
32105113聚合物鋰電池 | 3.7/3.8V | 6000mah鋰聚合物電池 | 113 | 105 | 3.2 | |
687273聚合物鋰電池 | 3.7/3.8V | 6020mah鋰聚合物電池 | 73 | 72 | 6.8 | |
626488聚合物鋰電池 | 3.7/3.8V | 6050mah鋰聚合物電池 | 88 | 64 | 6.2 | |
865773聚合物鋰電池 | 3.7/3.8V | 6100mah鋰聚合物電池 | 73 | 57 | 8.6 | |
5655130聚合物鋰電池 | 3.7/3.8V | 6100mah鋰聚合物電池 | 130 | 55 | 5.6 | |
1260105聚合物鋰電池 | 3.7/3.8V | 6200mah鋰聚合物電池 | 105 | 60 | 12 | |
5060120聚合物鋰電池 | 3.7/3.8V | 6200mah鋰聚合物電池 | 120 | 60 | 5 | |
4868130聚合物鋰電池 | 3.7/3.8V | 6290mah鋰聚合物電池 | 130 | 68 | 4.8 | |
966871聚合物鋰電池 | 3.7/3.8V | 6400mah鋰聚合物電池 | 71 | 68 | 9.6 | |
5287104聚合物鋰電池 | 3.7/3.8V | 6400mah鋰聚合物電池 | 104 | 87 | 5.2 | |
124295聚合物鋰電池 | 3.7/3.8V | 6500mah鋰聚合物電池 | 95 | 42 | 12 | |
657590聚合物鋰電池 | 3.7/3.8V | 6500mah鋰聚合物電池 | 90 | 75 | 6.5 | |
935391聚合物鋰電池 | 3.7/3.8V | 6500mah鋰聚合物電池 | 91 | 53 | 9.3 | |
4672135聚合物鋰電池 | 3.7/3.8V | 6500mah鋰聚合物電池 | 135 | 72 | 4.6 | |
5084110聚合物鋰電池 | 3.7/3.8V | 6500mah鋰聚合物電池 | 110 | 84 | 5 | |
6775120聚合物鋰電池 | 3.7/3.8V | 6500mah鋰聚合物電池 | 120 | 75 | 6.7 | |
124590聚合物鋰電池 | 3.7/3.8V | 6800mah鋰聚合物電池 | 90 | 45 | 12 | |
906282聚合物鋰電池 | 3.7/3.8V | 6800mah鋰聚合物電池 | 82 | 62 | 9 | |
3074108聚合物鋰電池 | 3.7/3.8V | 7000mah鋰聚合物電池 | 108 | 74 | 3 | |
3175185聚合物鋰電池 | 3.7/3.8V | 7000mah鋰聚合物電池 | 185 | 75 | 3.1 | |
5510095聚合物鋰電池 | 3.7/3.8V | 7000mah鋰聚合物電池 | 95 | 10 | 5.5 | |
6462110聚合物鋰電池 | 3.7/3.8V | 7000mah鋰聚合物電池 | 110 | 62 | 6.4 | |
30100147聚合物鋰電池 | 3.7/3.8V | 7000mah鋰聚合物電池 | 147 | 100 | 3 | |
36100116聚合物鋰電池 | 3.7/3.8V | 7000mah鋰聚合物電池 | 116 | 100 | 3.6 |
編號 |
項 目 |
規 格 |
備 注 |
|
1 |
Cell minimum capacity 電芯最小容量 |
5500mAh |
0.2C discharge 放電 |
|
2 |
Initial impedance 初始內阻 |
≤35mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
3 |
Nominal voltage 標稱電壓 |
3.7V |
|
|
4 |

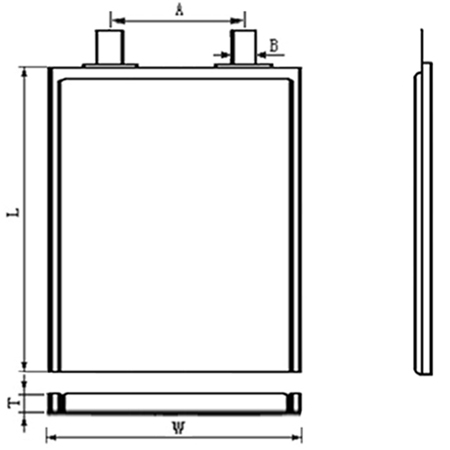

Dimensions 電芯尺寸 |
T |
8.5mm Max |
Thickness 厚度 |
W |
56.0mm Max |
Width 寬度 |
||
L |
86.0mm Max |
Cell length(not include Tab sealant) 電芯長度(不含極耳膠) |
||
A |
30.0±2.0mm |
Distance of tab center 極耳中心距 |
||
B |
4.0±0.2mm |
Tab width 極耳寬度 |
