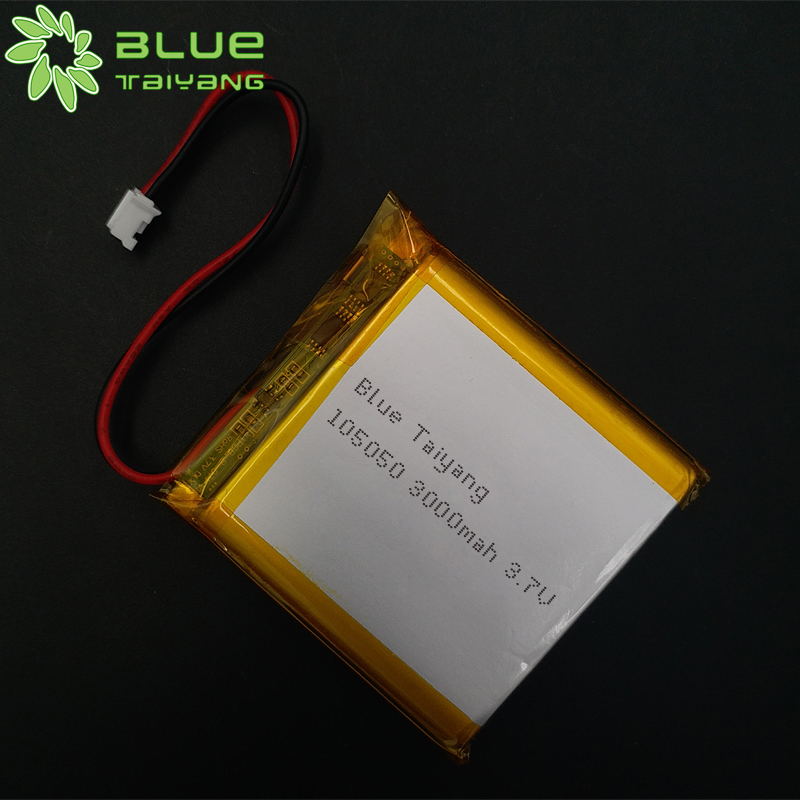

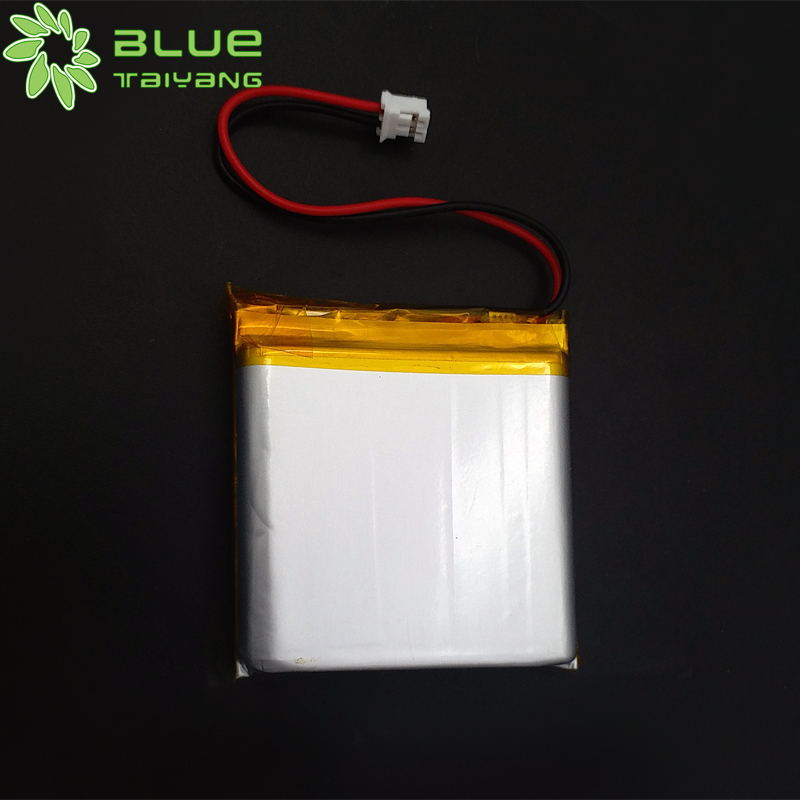

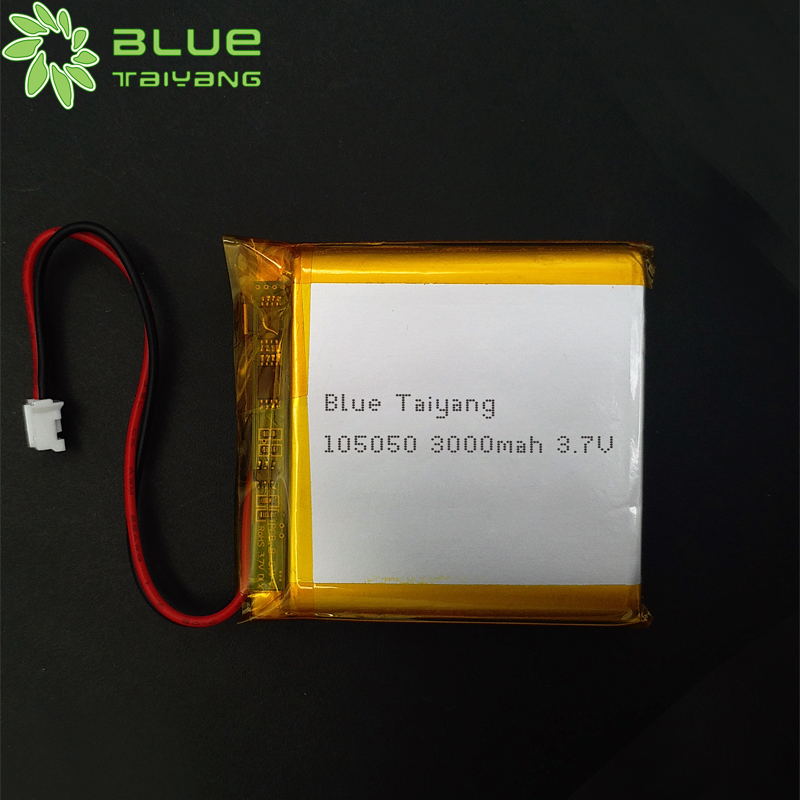

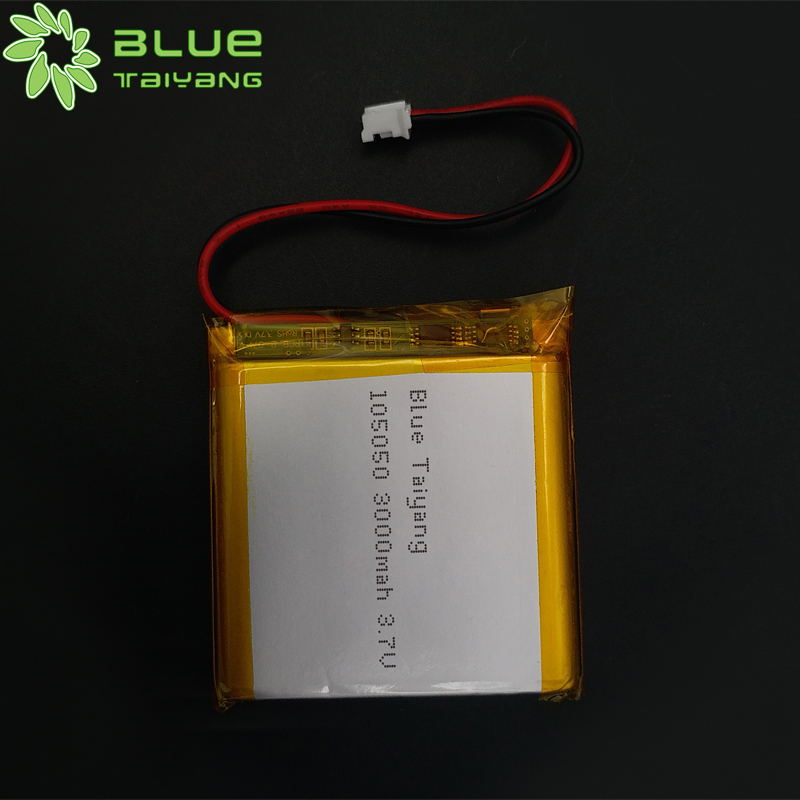

數碼相機鋰聚合物電池
803243 1050mah 3.7v
厚度:8.0mm
寬度:32.0mm
長度:43.0mm Max ( 含保護板)
產品型號 | 105050 3000mah 3.7V |
充電電壓 | 4.2V |
標稱容量 | 3000mah |
典型容量 | 3000mah@0.2C放電 |
充電電流 | 1.5A |
標準充電方法 | 0.2C CC(恒流)充電至4.2V,再 CV(恒壓4.2V)充電直至充電電流≤0.02C |
充電時間 | 標準充電:6.0小時,快速充電:2.0小時(參考值) |
最大放電電流 | 3A |
最大充電電流 | 3A |
放電截止電壓 | 2.5V |
工作溫度 | 充電:0°C~45°C ,放電:-20°C~60°C |
儲存溫度范圍 | 一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 | 約:60g |

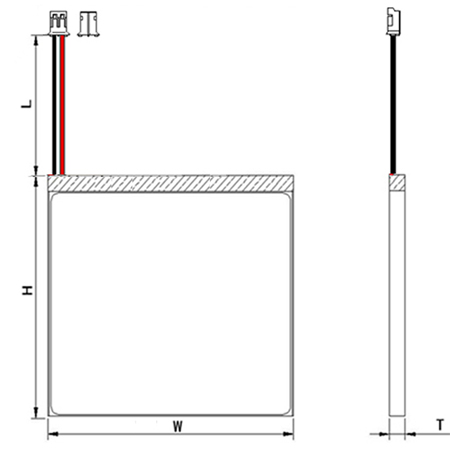

電池外形尺寸 | T:10.0mm W:50.0mm H:52.5mm (含保護板與導線) L:60.0mm |
連接器型號 | 2P-2.0 |
導線型號 | 1007#26 |
Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.3±0.05V |
tVDET1
|
Over charge detection delay time 過充保護延遲時間 |
0.2s(mAX) |
|
vREL1
|
Over charge release voltage 過充恢復電壓 |
4.1±0.1V |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
2.4±0.1V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
100ms(mAX) |
|
vREL1
|
Over discharge release voltage 過放恢復電壓 |
充電至 3.0V 以上解除 |
|
Over current protection 過流保護
|
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±30mV |
IDP
|
過電流保護電流(電池電壓=3.9V)
MOSFET 溫度 20℃至 45℃
|
MIN:4.5A
MAX:9.0A
|
|
tVDET3
|
Detection delay time 延遲時間 |
20ms(MAX) |
|
Release condition 恢復條件 |
斷開負載 |
||
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
TSHORT
|
Detection delay time 短路延時 |
60μs(MAX) |
|
Release condition 恢復條件 |
斷開短路電路 |
||
Interior resistance 內阻 |
RDS |
主回路通態電阻 (電池電壓=3.9V) |
B-至 P-RDS≤40mΩ
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN:0.3μA MAX:10.0μA
|
0V Prohibition /allowance 0V 充電禁止/容許 |
Prohibition |
序號 | 元件編號 | 元件名稱 | 元件規格 | 封裝形式 | 數量 |
1 | U1 | IC |
DW01A
|
SOT-23-6 | 1 |
2 |
U2、U3
|
MOSFET | 8205A |
TSSOP-8
|
2 |
3 | R1 | 電阻 | SMD 100Ω ±5% | 0603 | 1 |
4 | R2 | 電阻 | SMD 2KΩ±5% | 0603 | 1 |
5 | C1 | 電容 | SMD 0.1μF±20% | 0603 | 1 |
6 | R3 | NTC熱敏電阻 | SMD 10K±5% B=34353% | 0603 | 1 |
7 | PCB | 印制電路板 | 40*4.5*0.6mm | / | 1 |
相近型號列表:
型號 | 電壓 | 容量 | 長度 | 寬度 | 厚度 | 備注 |
103557鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 57 | 35 | 10 | |
103665鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 65 | 36 | 10 | |
104346鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 46 | 43 | 10 | |
104448鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 48 | 44 | 10 | |
104450鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 50 | 44 | 10 | |
104544鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 44 | 45 | 10 | |
114950鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 50 | 49 | 11 | |
123650鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 50 | 36 | 11 | |
298085鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 85 | 80 | 2.9 | |
308083鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 83 | 80 | 3.0 | |
308590鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 90 | 85 | 3.0 | |
317090鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 90 | 70 | 3.1 | |
327098鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 98 | 70 | 3.2 | |
357176鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 76 | 71 | 3.5 | |
375983鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 83 | 59 | 3.7 | |
386479鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 79 | 64 | 3.8 | |
405887鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 87 | 58 | 4.0 | |
405889鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 89 | 58 | 4.0 | |
405890鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 90 | 58 | 4.0 | |
406080鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 80 | 60 | 4.0 | |
406082鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 82 | 60 | 4.0 | |
406669鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 69 | 66 | 4.0 | |
415489鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 89 | 54 | 4.1 | |
426386鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 86 | 63 | 4.2 | |
426483鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 83 | 64 | 4.2 | |
465880鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 80 | 58 | 4.6 | |
466666鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 66 | 66 | 4.6 | |
504997鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 97 | 49 | 5.0 | |
564497鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 97 | 44 | 5.6 | |
566270鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 70 | 62 | 5.6 | |
606070鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 70 | 60 | 6.0 | |
614282鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 82 | 42 | 6.1 | |
624871鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 71 | 48 | 6.2 | |
663993鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 93 | 39 | 6.6 | |
665567鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 67 | 55 | 6.6 | |
683782鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 82 | 37 | 6.8 | |
685068鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 68 | 50 | 6.8 | |
685163鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 63 | 51 | 6.8 | |
695268鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 68 | 52 | 6.9 | |
704084鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 84 | 42 | 7.0 | |
704270鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 70 | 45 | 7.0 | |
705167鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 67 | 51 | 7.0 | |
713982鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 82 | 39 | 7.1 | |
724372鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 72 | 43 | 7.2 | |
733978鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 78 | 39 | 7.3 | |
734470鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 70 | 44 | 7.3 | |
745060鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 60 | 50 | 7.4 | |
784368鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 69 | 43 | 7.8 | |
815261鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 61 | 52 | 8.1 | |
843757鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 57 | 37 | 8.4 | |
904261鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 61 | 42 | 9.0 | |
904356鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 56 | 43 | 9.0 | |
933757鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 57 | 37 | 9.3 | |
934654鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 54 | 46 | 9.3 | |
953363鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 63 | 33 | 9.5 | |
953956鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 56 | 39 | 9.5 | |
963759鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 59 | 37 | 9.6 | |
1184050鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 50 | 84 | 11 | |
2310589鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 589 | 10 | 2.3 | |
2665142鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 142 | 65 | 2.6 | |
2775120鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 120 | 75 | 2.7 | |
2780102鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 102 | 80 | 2.7 | |
2855125鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 125 | 55 | 2.8 | |
2860116鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 116 | 60 | 2.8 | |
2864138鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 138 | 64 | 2.8 | |
2958135鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 135 | 58 | 2.9 | |
2960116鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 116 | 60 | 2.9 | |
2970115鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 115 | 70 | 2.9 | |
3055148鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 148 | 55 | 3 | |
3068120鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 120 | 68 | 3 | |
3270128鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 128 | 70 | 3.2 | |
3866101鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 101 | 66 | 3.8 | |
4068125鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 125 | 68 | 4 | |
4247123鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 123 | 47 | 4.2 | |
4346112鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 112 | 46 | 4.3 | |
4842125鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 125 | 42 | 4.8 | |
6330125鋰聚合物電池 | 3.7/3.8V | 3000mah聚合物鋰電池 | 125 | 30 | 6.3 |
編號 |
項 目 |
規 格 |
備 注 |
|
1 |
Cell minimum capacity 電芯最小容量 |
3000mAh |
0.2C discharge 放電 |
|
2 |
Initial impedance 初始內阻 |
≤40mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
3 |
Nominal voltage 標稱電壓 |
3.7V |
|
|
4 |

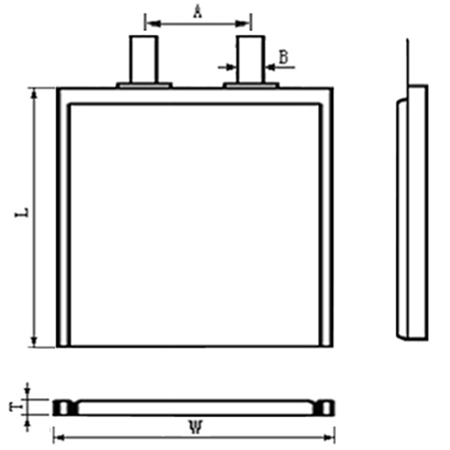

Dimensions 電芯尺寸 |
T |
10.0mm Max |
Thickness 厚度 |
W |
50.0mm Max |
Width 寬度 |
||
L |
50.0mm Max |
Cell length(not include Tab sealant) 電芯長度(不含極耳膠) |
||
A |
30.0±2.0mm |
Distance of tab center 極耳中心距 |
||
B |
4.0±0.2mm |
Tab width 極耳寬度 |
