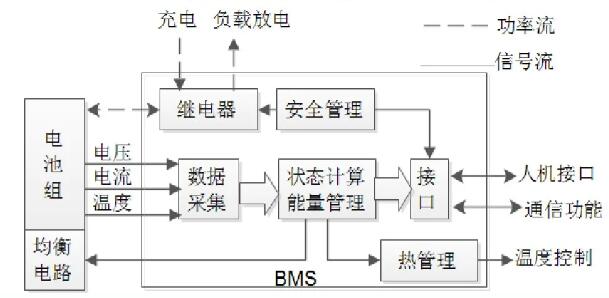

鋰電池管理系統BMS的功能:
數據采集、電池狀態計算、能量管理、安全管理、熱管理、均衡控制、通信功能和人機接口。
單體電壓采集方法

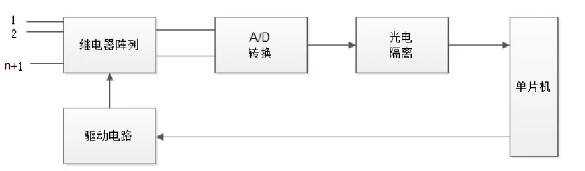

(1)繼電器陣列法
組成∶端電壓傳感器、繼電器陣列、A/D轉換芯片、光耦、多路模擬開關。
應用特點∶所需要測量的電池單體電壓較高而且對精度要求也高的場合使用。

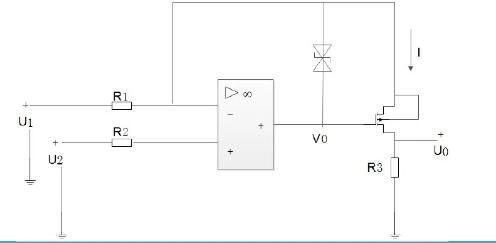

(2)恒流源法
組成∶運放和場效應管組合構成減法運算恒流源電路。
應用特點∶結構較簡單,共模抑制能力強,采集精度高,具有很好的實用性。

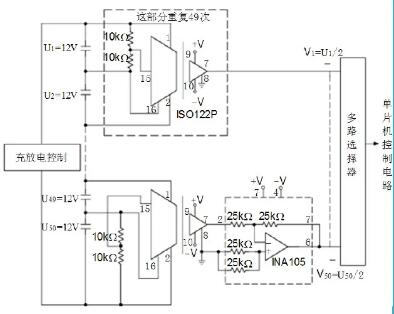

(3)隔離運放采集法
組成∶ 隔離運算放大器、多路選擇器等。
應用特點∶系統采集精度高,可充放電控制靠性強,但成本較高。

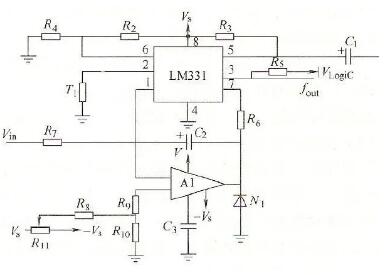

(4)壓/頻轉換電路采集法
組成∶壓/頻轉換器、選擇電路和運算放大電路。
應用特點∶ 壓控振蕩器中含有電容器,而電容器的相對誤差一般都比較大,而且電容越大相對誤差也越大。

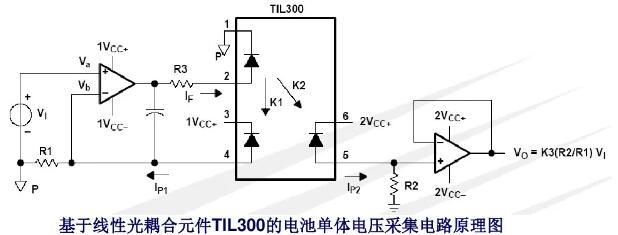

(5)線性光耦合放大電路采集法
應用特點∶線性光耦合放大電路不僅具有很強的隔離能力和抗干擾能力,還使模擬信號在傳輸過程中保持較好線性度,電路相對較復雜,精度影響因素較多。
電池溫度采集方法

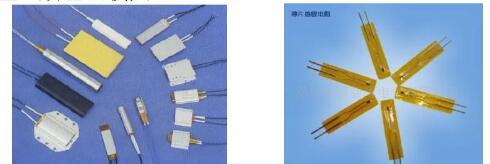

(1)熱敏電阻采集法
原理∶ 利用熱敏電阻的阻值隨溫度的變化而變化的特性,用一個定值電阻和熱敏電阻串聯起來構成一個分壓器,從而把溫度的高低轉化為電壓信號,再通過模數轉換得到溫度的數字信息。
特點∶熱敏電阻成本低,但線性度不好,而且制造誤。
差一般也比較大。

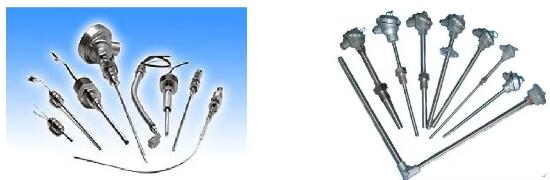

(2)熱電偶采集法
原理∶采集雙金屬體在不同溫度下產生不同的熱電動勢,通過查表得到溫度的值。
特點∶ 由于熱電動勢的值僅和材料有關,所以熱電偶的準確度很高。但是由于熱電動勢都是毫伏等級的信號,所以需要放大,外部電路比較復雜。
(3)集成溫度傳感器采集法
原理及特點∶集成溫度傳感器雖然很多都是基于熱敏電阻式的,但都在生產的過程中進行校正,所以精度可以媲美熱電偶,而且直接輸出數字量,很適合在數字系統中使用。
